QXG潛水給水泵安裝方式

點擊數：24852015-03-01 15:32:01　來源: 江蘇鹽邦泵業制造有限公司 | 混流泵 江蘇鹽邦泵業制造有限公司

QXG型潛水給水泵是吸收國內外目前 的水力模型及國內部分高校 研究成果和實際制泵經驗而設計的產品，供輸送水和物理化學性質類似于水的液體，液體 溫度不超過40T。適用于城鎮、工廠、礦山、電站的給水排水 和農田排灌等。

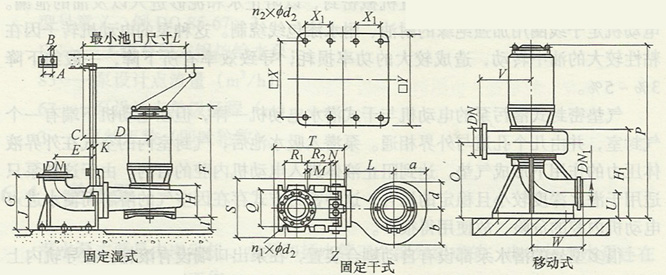

QXG型潛水給水泵外形及安裝圖

QXG型潛水給水泵的流量范圍為200?400m3/h,揚程范圍為6.5 ~ 60m, 功率范圍為ll~150kW。

型號意義說明：

QXG900-30-110

QXG——潛水給水栗；

900——流量（m3/h);

30-揚程;

110——配套功率（kW)。

QXG型潛水給水泵安裝方式有三種（見上圖):

1、固定濕式安裝，采用德國ABS公司專利——自動耦合系統，泵可沿導桿 下滑到達底座，與出水口自動連結，密封可靠。

2、固定干式安裝，在泵房基礎上固定好支撐底座，裝上水泵，連接進、出 水管即可運行。

3、移動式，它以支架支承，接上出水軟管即可工作。
